Jakie są wady stosowania złączek kolankowych?

Hej tam! Jestem dostawcą złączek rurowych serii Elbow. Chociaż te okucia są bardzo przydatne w wielu branżach, nie są pozbawione wad. Na tym blogu omówię niektóre wady stosowania złączek rurowych z serii kolanek.

1. Spadek ciśnienia

Jednym z najbardziej znaczących problemów związanych z łącznikami rurowymi z serii kolanek jest powodowany przez nie spadek ciśnienia. Gdy płyn lub gaz przepływa przez prostą rurę, porusza się płynnie z minimalnym oporem. Ale kiedy uderza w łokieć, kierunek przepływu zmienia się gwałtownie. Ta nagła zmiana zmusza płyn lub gaz do zmiany prędkości i kierunku, tworząc turbulencje.

Turbulencje są jak korek dla płynu. Spowalnia przepływ i zwiększa energię potrzebną do utrzymania ruchu płynu. W rezultacie następuje spadek ciśnienia. Na przykład w instalacji wodno-kanalizacyjnej, jeśli w rurociągu znajduje się zbyt wiele kolanek, ciśnienie wody na końcu linii może być znacznie niższe niż u źródła. Może to prowadzić do słabego przepływu wody z kranów lub głowic prysznicowych.

W zastosowaniach przemysłowych spadek ciśnienia może być jeszcze większym problemem. Na przykład w zakładzie przetwórstwa chemicznego utrzymanie stałego ciśnienia ma kluczowe znaczenie dla prawidłowego funkcjonowania sprzętu. Znaczący spadek ciśnienia spowodowany przez złącza kolankowe może zakłócić reakcje chemiczne, zmniejszyć wydajność procesu, a nawet doprowadzić do uszkodzenia sprzętu.

2. Erozja i zużycie

Kolana są bardziej podatne na erozję i zużycie w porównaniu do rur prostych. Ciągłe oddziaływanie przepływającego płynu lub gazu na wewnętrzną ściankę kolanka powoduje ścieranie. Z biegiem czasu to ścieranie może spowodować zużycie materiału łokcia, prowadząc do ścieńczenia ściany.

W rurociągu transportującym materiały ścierne, takie jak piasek lub szlam, erozja może być szczególnie dotkliwa. Ostre narożniki złączek rurowych serii kolan stanowią punkty skupienia cząstek ściernych, przyspieszając proces zużycia. Na przykład w kopalniach, w których szlam transportowany jest rurociągami, kolanka należy wymieniać częściej niż proste odcinki rury.

Ta erozja nie tylko skraca żywotność złączek kolankowych, ale także stwarza zagrożenie dla bezpieczeństwa. Zużyte kolanko może powodować nieszczelności, co może być niebezpieczne, jeśli rurociąg transportuje niebezpieczne substancje. Ponadto koszty ciągłej wymiany zużytych kolanek mogą się kumulować, zwiększając całkowity koszt eksploatacji systemu.

3. Zakłócenie przepływu

Złączki rurowe kolankowe mogą powodować zakłócenia przepływu w rurociągu. Zmiana kierunku przepływu na kolanie powoduje powstawanie przepływów wtórnych i wirów. Te wtórne przepływy mogą mieszać płyn w nierównomierny sposób, co prowadzi do zmian temperatury, stężenia i prędkości w przekroju poprzecznym rury.

Na przykład w systemie ogrzewania lub chłodzenia zakłócenia przepływu mogą powodować nierówny rozkład temperatury. Jeśli gorący lub zimny płyn nie przepływa równomiernie przez rury, niektóre obszary budynku mogą zostać przegrzane lub niedochłodzone. Może to zmniejszyć efektywność energetyczną systemu i sprawić, że mieszkańcy poczują się niekomfortowo.

W procesie mieszania cieczy zakłócenia przepływu spowodowane przez kolanka mogą uniemożliwić prawidłowe wymieszanie różnych składników. Może to prowadzić do niespójnej jakości produktu, zwłaszcza w branżach, w których wymagane jest dokładne mieszanie, takich jak przemysł spożywczy i napojów lub farmaceutyczny.

4. Złożoność instalacji

Instalowanie złączek rurowych z serii kolanek może być bardziej złożone niż instalowanie rur prostych. Należy upewnić się, że kolanka są prawidłowo ustawione i połączone z rurami. Jakakolwiek niewspółosiowość może powodować nieszczelności lub dodatkowe naprężenia armatury, co może prowadzić do przedwczesnej awarii.

Ponadto montaż kolanek często wymaga specjalnych narzędzi i technik. Na przykład podczas instalowania plikuKolanko 90 stopni ze stali nierdzewnej, może być konieczne użycie giętarki do rur lub spawarki, w zależności od rodzaju połączenia. Może to wydłużyć czas i koszt instalacji, szczególnie w przypadku projektów na dużą skalę.

Co więcej, w ciasnych przestrzeniach ustawienie łokci w odpowiedniej pozycji może być trudne. W maszynowni statku lub pomieszczeniu mechanicznym budynku, gdzie przestrzeń jest ograniczona, montaż złączek kolankowych może być prawdziwym wyzwaniem. Może to również zwiększyć ryzyko uszkodzenia okuć podczas montażu.

5. Koszt

Złączki rurowe serii kolankowej są na ogół droższe niż rury proste. Proces produkcji kolanek jest bardziej złożony, gdyż polega na zagięciu rury pod określonym kątem. Wymaga to dodatkowego sprzętu i pracy, co zwiększa koszty.

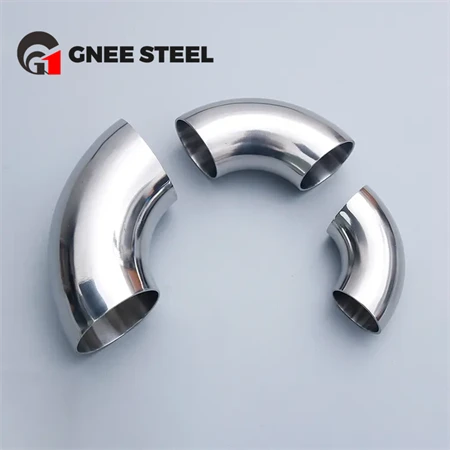

Na przykład:Rura kolankowa ze stali nierdzewnej SUS 309prawdopodobnie będzie kosztować więcej niż prosta rura z tego samego materiału i średnicy. Ponadto, ze względu na wspomniane wcześniej problemy związane z erozją i zużyciem, konieczność częstszej wymiany kolanek również zwiększa całkowity koszt.

W przypadku projektu na dużą skalę różnica w kosztach pomiędzy zastosowaniem kolanek i prostych rur może być znaczna. Jeśli budujesz nowy zakład przemysłowy lub budynek komercyjny, dodatkowy koszt stosowania złączek rurowych z serii kolanek może mieć znaczący wpływ na budżet projektu.

6. Ograniczona przepustowość

Łączniki rurowe serii kolankowej mogą zmniejszać przepustowość rurociągu. Turbulencje i zaburzenia przepływu powodowane przez łokcie ograniczają płynny przepływ płynu lub gazu. Oznacza to, że dla danej średnicy rury rurociąg z kolankami będzie miał mniejszą przepustowość w porównaniu z rurociągiem prostym.

Na przykład, jeśli w systemie zaopatrzenia w wodę konieczne jest dostarczenie określonej ilości wody w jednostce czasu, może być konieczne użycie rury o większej średnicy, jeśli w rurociągu znajduje się wiele kolanek. To nie tylko zwiększa koszt rury, ale także wymaga więcej miejsca na instalację.

W procesie przemysłowym, w którym wymagane jest duże natężenie przepływu, ograniczona przepustowość złączek kolankowych może być głównym wąskim gardłem. Może to zmusić operatorów do użycia dodatkowych pomp lub innego sprzętu w celu zwiększenia przepływu, co zwiększa zużycie energii i koszty operacyjne.

Wniosek

Pomimo tych wad, łączniki rurowe kolankowe są nadal szeroko stosowane, ponieważ często są niezbędne do zmiany kierunku przepływu w rurociągu. Jednakże ważne jest, aby zdawać sobie sprawę z tych wad, aby móc podejmować świadome decyzje podczas projektowania i instalowania systemu rurociągów.

Jeśli jesteś na rynku złączek rurowych z serii kolanek, możemy pomóc Ci znaleźć odpowiednie rozwiązanie dla Twoich potrzeb. Oferujemy szeroką gamę wysokiej jakości produktów, m.inKolanko ze stali nierdzewnej 304. Nasz zespół ekspertów może również doradzić, jak zminimalizować negatywne skutki stosowania złączek kolankowych w systemie rurociągów.

Jeśli masz jakieś pytania lub chcesz omówić swoje specyficzne wymagania, skontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci w dokonaniu najlepszego wyboru dla Twojego projektu.

Referencje

• „Mechanika płynów” Franka M. White'a
• „Inżynieria i budowa rurociągów: podejście praktyczne” Johna P. Carsona
